Тормоза гусеничной машины работают иначе, чем у любого гражданского автомобиля, и это первое, что стоит понимать при обслуживании M113. Здесь тормозная система встроена в конструкцию трансмиссии и одновременно участвует в управлении поворотом. Разбираем устройство тормозов M113, типичные признаки износа и порядок полевой регулировки, который можно провести без заводского оборудования.
Чем тормоза гусеничной машины отличаются от автомобильных: торможение и управление поворотом
В отличие от вашего Dodge, где тормоза отвечают только за замедление, у гусеничной машины часть тормозных механизмов участвует ещё и в повороте — за счёт притормаживания одной гусеницы относительно другой. Это накладывает на систему двойную нагрузку: она работает не только при остановке, но и практически при каждом манёвре. Поэтому износ тормозных элементов M113 идёт быстрее, чем на колёсной технике сопоставимой массы.
Устройство: ленточные тормоза в составе дифференциала, механика привода
Тормозной механизм M113 построен на ленточных тормозах, встроенных в конструкцию дифференциала трансмиссии M113. Лента охватывает барабан и затягивается механическим приводом от педали или рычагов управления, обеспечивая как торможение, так и поворотное усилие. Такая схема проще гидравлической по конструкции, но требовательна к своевременной регулировке зазора между лентой и барабаном.

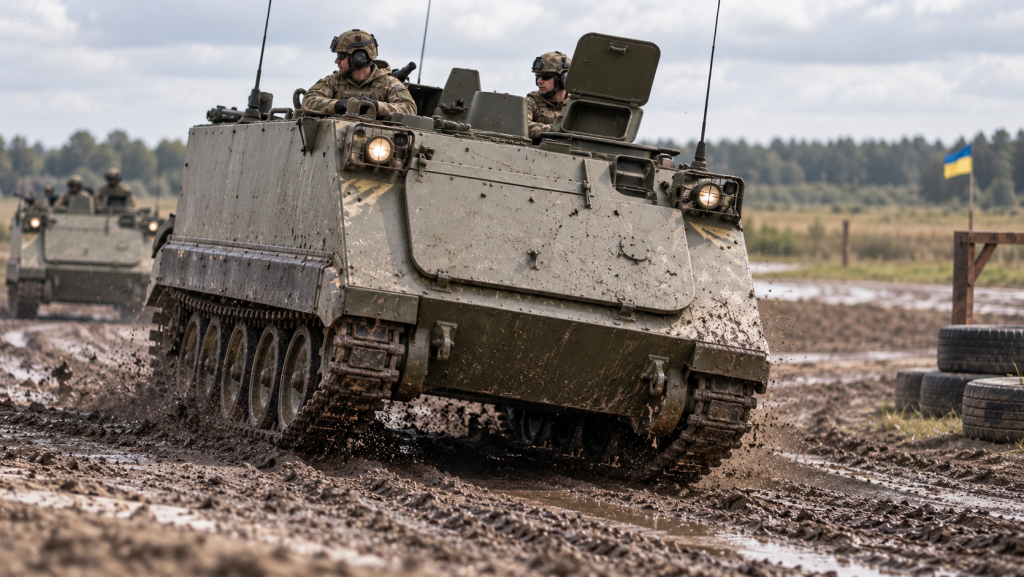

Признаки износа: увод машины, рост усилия на рычагах, запах, люфты
Первые признаки износа тормозной ленты и элементов дифференциала M113 заметны ещё до полного отказа системы:
- машину уводит в сторону при торможении на ровном участке;
- усилие на рычагах управления заметно растёт от заезда к заезду;
- ощущается запах горелого фрикционного материала после активного маневрирования;
- появляется люфт в приводе тормозного механизма при проверке вручную.

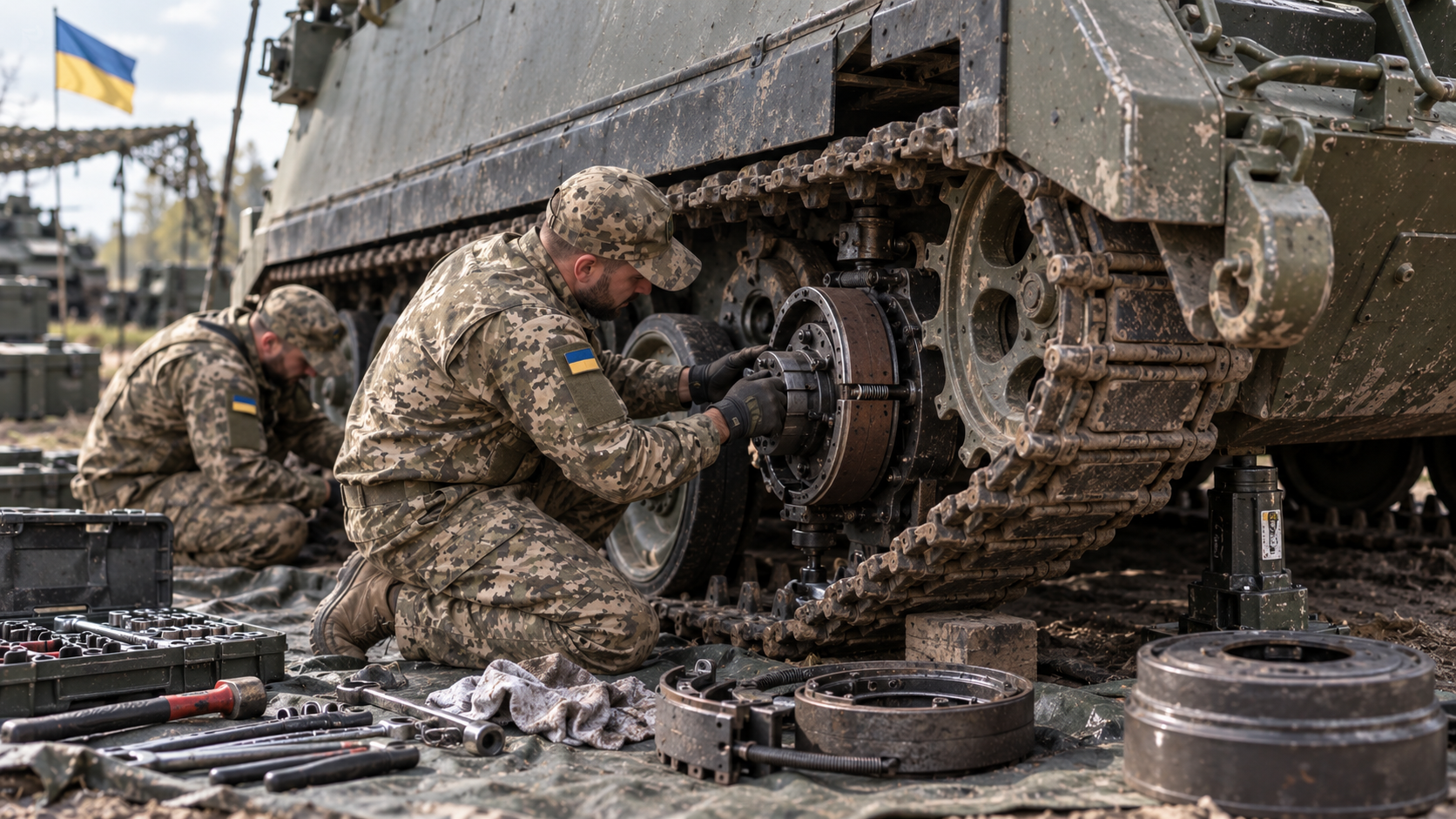

Полевая регулировка: пошаговый порядок с типовыми ошибками
Полевая регулировка тормозов допустима как временная мера до планового обслуживания и выполняется в следующем порядке.
- Установить машину на ровной площадке и застопорить от самопроизвольного движения.
- Проверить свободный ход рычагов управления по обеим сторонам.
- Отрегулировать натяжение тормозной ленты регулировочным механизмом до одинакового усилия слева и справа.
- Проверить равномерность торможения коротким пробным заездом на малой скорости.
Типовая ошибка — регулировать только одну сторону, что усиливает увод машины вместо его устранения. Вторая частая ошибка — чрезмерное затягивание ленты, которое ускоряет её износ и повышает нагрузку на дифференциал.
Запчасти тормозов и трансмиссии: что дефектовать и менять комплектом
Тормозная лента и элементы дифференциала изнашиваются совместно, поэтому дефектовать их стоит одним комплектом, а не по очереди. Отдельная замена только ленты без проверки состояния барабана и приводных элементов часто приводит к повторному ремонту уже через непродолжительный срок эксплуатации. При плановом обслуживании удобно ориентироваться на запчасти трансмиссии M113, которые закрывают тормозной механизм и смежные узлы дифференциала в комплексе.
Тормозная система M113 конструктивно завязана на трансмиссию, и это стоит учитывать при любом ремонте — от полевой регулировки до плановой замены изношенных узлов. Своевременная диагностика по перечисленным признакам позволяет обойтись регулировкой без замены дорогостоящих элементов дифференциала. Если увод машины или рост усилия на рычагах уже заметны — не откладывайте проверку тормозной ленты и привода.
